جزئیات محصول:
|
| ظرفیت: | 200000 تا 600000 تن در سال | ماده خام: | فولاد ساختار کربن نورد گرم، فولاد ساختار کربن با کیفیت بالا و کلاف فولاد کم آلیاژ، فولاد سیلیکونی |
|---|---|---|---|
| ضخامت نوار فولادی: | 1.5 ~ 5.5 میلی متر | عرض نوار فولادی: | 700 ~ 1350 میلی متر |
| سرعت پردازش: | 30 تا 180 متر در دقیقه | وزن کویل: | حداکثر 25 تن |
| فن آوری: | ترشی اسیدی آشفتگی کم عمق را فشار دهید | انرژی: | آب، برق، بخار |
| برجسته: | خط ترشی پیوسته 200000 تن در سال,خط ترشی مداوم در صنعت فولاد,خط ترشی در صنعت فولاد 1350 میلی متر |
||
1.4~4.0mm*1350mm (عالی)
خط تولید ترشی اسید فشاری200000 تن در سال

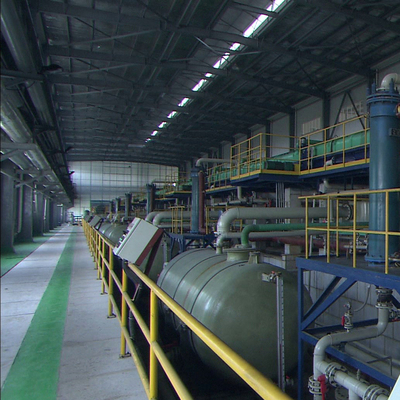

مخازن اسید ترشی به 3 قسمت تقسیم می شوند.دیواره مخزن ساختار فولاد کربنی است که با نئوپرن مقاوم در برابر اسید و سنگ گرانیت 2 لایه پوشش داده شده است.این ساختار می تواند از شکستن اندود نئوپرن هنگام تعویض سنگ گرانیت جلوگیری کند.بین هر بخش مخزن، غلتک فشار مایع اسید و اتاق ایزولاسیون مایع اسید وجود دارد.در پایین، زمین با پوشش سنگ گرانیت در همان سطح افقی با غلتک پایین غلتک لاستیکی فشرده است.روی سکوی سیم پیچ، روکش سنگ گرانیت PPH وجود دارد.غلتک فشرده با تبدیل فرکانس هدایت می شود و در طول فرآیند رزوه کاری می توان وضعیت موقعیت انتهای سیم پیچ را از طریق تغییر واحد پول موتور تشخیص داد، که می تواند از همپوشانی سیم پیچ های نازک در داخل مخزن اسید جلوگیری کند.
Fe203+6HC1====2FeCl3+3H20
Fe304+8HC1====2 FeC13+FeC12+4H20
Fe0+2HC1====FeC12+H20
Fe+2HCl====FeC12+H2↑

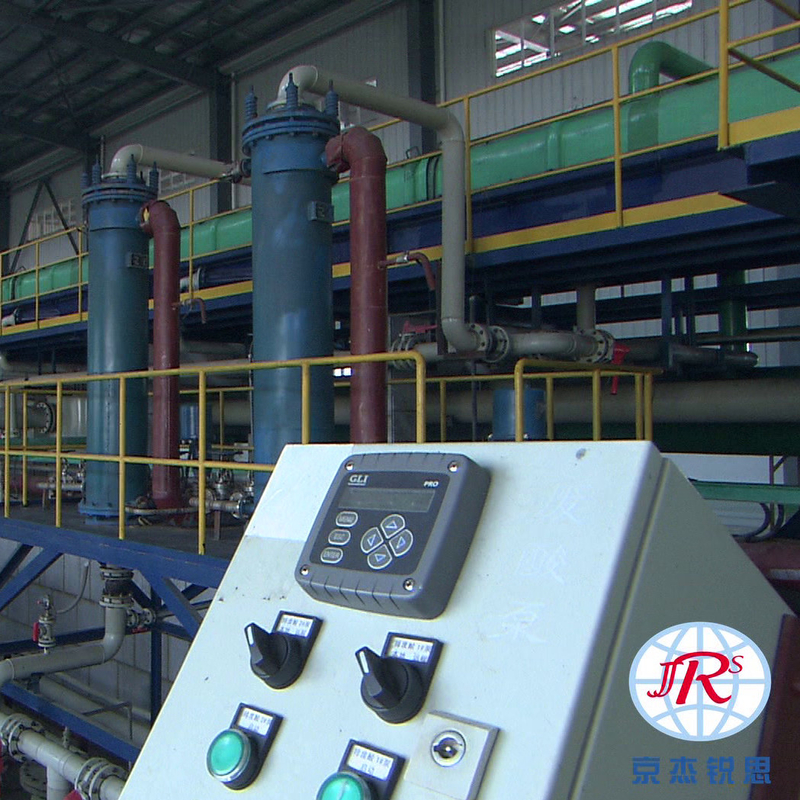

در هر مخزن اسید، یک سیستم گرمایش چرخشی مایع اسید وجود دارد.این سیستم از مبدل حرارتی گرافیت عمودی استفاده می کند.مایع اسیدی به شکل تلاطمی تحت عملکرد ساختار دیواره مخزن به سرعت حرکت می کند، بنابراین سرعت ترشی اسید افزایش می یابد.اسید جدید با حجم ثابت از مخزن چرخشی مایع اسید 3# اضافه می شود، در همین حال از طریق سیستم کنترل سطح مایع مخزن چرخشی مایع اسیدی در مخازن 2# و 1# پر می شود.در نهایت از مخزن 1# به مخازن جمع آوری مایعات اسید زائد وارد شود.با توجه به جداسازی نسبی بین هر مخزن مایع اسیدی و چرخش مستقل آنها، اختلاف غلظت اسید هر مخزن به طور موثر قابل کنترل است.
کلاف بالابر جرثقیل تا لغزش ← ماشین بارگیری کویل ← دیکلر (غلتک فشار، غلتک ضد انحنا) ← اسکراپر ← رول بادگیر ← غلتک راهنمای عمودی ← صاف کننده غلتکی پینچ ← برش برش ← برش گوشه (با سطل ضایعات) → غلتک راهنمای عمودی سطل پیش شستشو ← سطل ترشی اسید هیدروکلریک چهار درجه ← سطل شستشوی چهار درجه (شامل قسمت پیش شستشو) ← دستگاه دمنده لبه ← خشک کن هوای گرم ← غلتک پینچ II# ← لوپر (هر دو انتها مجهز به پایه چرخان لوپر هستند) ← غلتک راهنمای عمودی ← دستگاه مرکز پینچ ← قیچی دایره ای (دارای روکش لبه ضایعاتی) ← غلتک کششی 3 غلتکی ← قیچی متقاطع ← غلتک راهنمای عمودی ← غلتک پینچ فرمان ← گیره ← چرخ دستی ← چرخ دستی تخلیه سیم پیچ ← پایه گیرنده سیم پیچ ← پایه گیرنده سیم پیچ ← کلاف بالابر جرثقیل خانه
| نوع فولادی | Q195/235، ST12/13، SPHC، SPHD و 20# |
| قدرت تسلیم | 210 ~ 360 نیوتن بر میلی متر مربع |
| استحکام کششی | 270~610N/mm2 |
| ضخامت کویل | 1.5 ~ 4.0 میلی متر |
| عرض سیم پیچ | 900 ~ 1350 میلی متر |
پوشش تجاری:
خط ترشی اسید، واحد احیای اسید، خط نورد سرد، خط گالوانیزه گرم، خط آلومینیوم غوطه ور گرم، خط پوشش رنگی، خط پس زدن، خط چربی زدایی، خط بازپخت، خط نورد تمپر، خط تراز کشش، خط برش، خط برش متقاطع ، خط الکترو قلع، خط گالوانیزه قطعات ساختاری، کوره تونل، و سیستم کنترل اتوماتیک e
