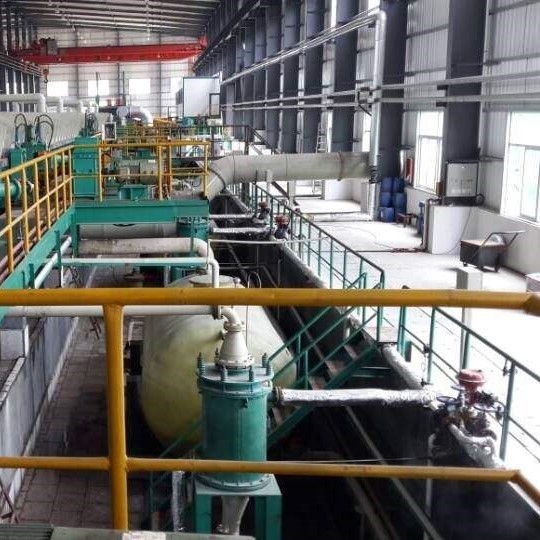

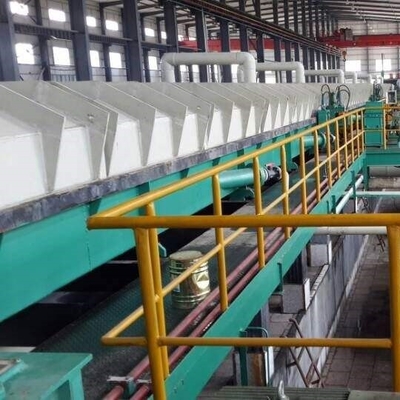

خط تولید ترشی اسید فشاری 500000 تن

خط تولید اسید ترشی فشار کش 500000 تن / نوع فشار کش

این ساختار می تواند از شکستن اندود نئوپرن هنگام تعویض سنگ گرانیت جلوگیری کند.بین هر بخش مخزن رول فشردن مایع اسیدی و اتاق ایزوله مایع اسیدی وجود دارد، در پایین زمین با سنگ گرانیت اندود شده در همان سطح افقی با رول پایین رول لاستیکی فشار دهنده قرار دارد.روی سکوی سیم پیچ یک پوشش سنگ گرانیت وجود دارد.رول فشرده با تبدیل فرکانس هدایت می شود و در طول فرآیند رزوه کاری می توان وضعیت موقعیت انتهای سیم پیچ را از طریق تغییر ارز موتور تشخیص داد، که به جلوگیری از همپوشانی سیم پیچ های نازک در داخل مخزن اسید کمک می کند.در هر مخزن اسید یک سیستم گرمایش چرخشی مایع اسید تنظیم شده است، سیستم از مبدل حرارتی گرافیت عمودی استفاده می کند، در بالای سیم پیچ ها پوشش های PPH وجود دارد.در عین حال مایع اسیدی باید به شکل تلاطمی تحت عملکرد ساختار دیواره مخزن به سرعت حرکت کند، بنابراین سرعت ترشی اسید افزایش می یابد.اسید جدید به طور مداوم با حجم ثابت از مخزن چرخشی مایع اسیدی 5# اضافه می شود، در عین حال به تدریج از طریق سیستم کنترل سطح مایع مخزن چرخش مایع اسیدی در مخازن 3#، 2#، 1# به طور متوالی پر می شود و در نهایت به مجموعه مایع اسیدی پسماند لوله می شود. مخازن از مخزن 1#.

با توجه به جداسازی نسبی بین هر مخزن مایع اسیدی و چرخش مستقل آنها، اختلاف غلظت اسید هر مخزن به طور موثر قابل کنترل است.بخش قبل از شستشو، کویل ها را به طور مستقل شستشو می دهد، در بخش پاشش آب، اسپری دایره ای متراکم آب باید اتخاذ شود، آب تمیز باید از مخزن شستشو سطح 5 اضافه شود.آب شستشو در جعبه جمع آوری آب در پایین مخزن شستشو باید به سطح 1 از سطح 5 جریان یابد، سپس از درگاه سرریز سطح 2 به مخزن جمع آوری آب شستشو تخلیه شود.کل مخزن اسید ترشی و مخزن آب شستشو با فشار منفی کنترل می شود.

غبار اسیدی در مرکز جمع آوری شده و از طریق لوله اگزوز که در ورودی و خروجی هر بخش تنظیم شده است به برج شستشوی غبار اسیدی فرستاده می شود.پس از شستشوی اسپری خنک کننده، اگزوز کارخانه خارج می شود.گازهای خروجی اگزوز حدود 22000 متر مکعب در ساعت است که در این میان کمتر از 20 میلی گرم در متر مکعب کلرید هیدروژن وجود دارد.کویل ها توسط خشک کن باد گرم خشک می شوند و گرمایش با باد گرم از مبدل حرارتی بخار استفاده می شود.برش کویل توسط دستگاه برش دایره ای از نوع کنسولی انجام می شود، CPC یک پینچ در ورودی برش دایره ای تنظیم می شود تا مرکز برش را در حین برش پیرایش کنترل کند، و برش ضایعات به عنوان توپ پیرایش زباله توسط کویل ضایعات کویل می شود.

روغن الکترواستاتیک را قبل از سیم پیچ شدن نوار رزرو کنید تا از زنگ زدن نوار جلوگیری شود و زمان نگهداری نوار افزایش یابد.کویل کویل استحکام کششی از نوع سطحی است، استحکام کششی سیم پیچ از طریق کشش دهنده 3 رول تنظیم می شود و EPC تنظیم شده است تا سیم پیچ برش را برای لبه یکنواخت کنترل کند.در قسمت تخلیه خروجی ماشین تخلیه که توسط هیدرولیک هدایت می شود باید کویل ها را به میز تخلیه حمل کند.سیستم کنترل الکتریکی توسط سیستم توزیع برق، دستگاه انتقال موتور تبدیل فرکانس ac، واحد کنترل موتور تبدیل فرکانس ac، سیستم کنترل عملیات PLC، پلت فرم عملیات عمومی، پلت فرم عملیات فردی و سیستم نظارت صنعتی uncoiling تشکیل شده است.کنترل عملیات سیستم توسط کنترل کننده قابل برنامه ریزی PLC تکمیل می شود، سیستم عملیات همچنین شامل عملکرد کنترل زنجیره از سیستم فرآیند کمکی واحد اسید ترشی است.
