جزئیات محصول:
|
| ظرفیت: | 600000 ~ 750000 تن در سال | ماده خام: | فولاد ساختار کربن نورد گرم، فولاد ساختار کربن با کیفیت بالا و کلاف فولاد کم آلیاژ، فولاد سیلیکونی |
|---|---|---|---|
| ضخامت نوار فولادی: | 1.5 ~ 6.0 میلی متر | عرض نوار فولادی: | 700 ~ 1550 میلی متر |
| سرعت پردازش: | 30 تا 180 متر در دقیقه | وزن کویل: | حداکثر 25 تن |
| فن آوری: | اسید ترشی مداوم | انرژی: | آب، برق، بخار |
| نام: | خط ترشی مداوم نوآورانه با قرقره پرداخت، | ||
| برجسته: | خط بازپخت و ترشی 1550 میلی متر,خط بازپخت و ترشی با رول افسار,دستگاه ترشی آنیل |
||

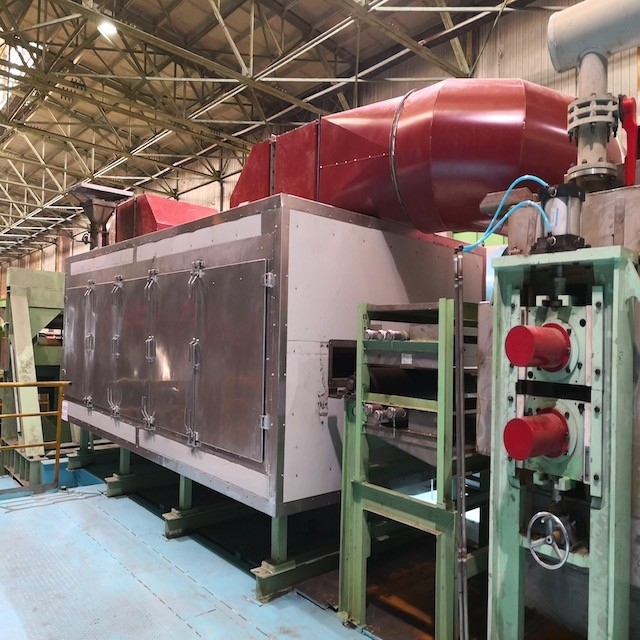

700mm~1550mm خط ترشی مداوم نوآورانه
با قرقره پرداخت، رول افسار، رول پینچ
خط پیوسته اسید ترشی با غلتک راهنمای عمودی، رول مهار، رول پینچ، قرقره پرداخت
برای خط اسید ترشی پیوسته، قسمت های سر و عقب دو سیم پیچ مختلف باید به هم جوش داده شوند.
هر دو بخش ورودی و خروجی فرآیند مجهز به آکومولاتور برای تضمین عملکرد مداوم هستند.
به طور کلی هنگامی که ظرفیت سالانه بیش از 700000 تن است، خط چیدن مداوم اتخاذ می شود.
در خطوط پیوسته، بخش فرآیند با سرعت ثابت اجرا می شود.چنین نصب هایی به دلیل سادگی طرح های آکومولاتور مقرون به صرفه هستند.
جریان فرآیند
تجهیزات اصلی با توجه به جریان فرآیند به نوبه خود به شرح زیر است:
بارگیری دستی → لغزش ورودی → چرخ دستی بارگیری سیم پیچ I# &II# →
قرقره پرداخت I#&II# ← اسکراپر دکلینگ I# &II# →
صاف کننده پینچ 5 غلتکی I# &II# → برش عرضیI#&II# →
غلتک راهنمای عمودی → جوشکار → هلال برش →
رول پینچ ← آکومولاتور ورودی ← ترازو شکن →
رول افسار کششی ← غلتک راهنمای عمودی ← مخزن ترشی اسید →
محل شستشو → دستگاه دمنده لبه → غلتک راهنمای عمودی →
خشک کن هوای گرم ← رول افسار کششی ← آکومولاتور خروجی →
رول افسار کششی ← برش دهنده عرضی ← رول پینچ خروجی ← کشنده (EPC) →
چرخ دستی تخلیه سیم پیچ ← لغزش خروجی → تخلیه دستی
بارگیری دستی → روکش ورودی → چرخ دستی بارگیری سیم پیچI# &II# → قرقره پرداخت I# &II#
← اسکراپر دکلینگI# &II# →صاف کننده 5 غلتکیI# &II#
→ برش عرضیI# &II# → غلطک راهنمای عمودی → جوشکار → برش هلالی
← رول پینچ ← آکومولاتور ورودی ← رسوب شکن ← رول افسار کششی
← غلتک راهنمای عمودی ← مخزن اسید ترشی ← محل شستشو
→ دستگاه دمنده لبه → غلتک راهنمای عمودی → خشک کن هوای گرم
← رول لنگ کششی ← آکومولاتور خروجی ← رول لنگ کششی
→ برش دهنده عرضی → رول پینچ خروجی → کولر (EPC) →
چرخ دستی تخلیه سیم پیچ ← لغزش خروجی → تخلیه دستی
ویژگی ها و مزایا
طراحی قوی و کارآمد
کاهش زمان ترشی کردن
حمام متلاطم و ترشی اسپری
مصرف اسید به حداقل برسد
حمام نمک، ESS، اسید مخلوط
تعمیر و نگهداری کاهش یافته و ساده
کنترل هوشمند شیمیایی
توزیع یکنواخت حرارت
سیستم براش نوآورانه
رابط اپراتور بصری
| ظرفیت تولید | 400000 تا 600000 تن در سال |
| محدوده ضخامت ورق پردازش شده | 1.5 تا 6.0 میلی متر |
| محدوده عرض ورق پردازش شده | 700 ~ 1350 میلی متر |
| سرعت خط | 100 تا 120 متر در دقیقه (250 متر در دقیقه) |
| محدوده وزن غلتکی | حداقل 10 تن - حداکثر 30 تن |
| اسید هیدروکلریک (HCI) |
