جزئیات محصول:
|
| ظرفیت: | 200000 تا 600000 تن در سال | ماده خام: | فولاد ساختار کربن نورد گرم، فولاد ساختار کربن با کیفیت بالا و کلاف فولاد کم آلیاژ، فولاد سیلیکونی |
|---|---|---|---|
| ضخامت نوار فولادی: | 2.0 ~ 4.0 میلی متر | عرض نوار فولادی: | 600 میلی متر |
| سرعت پردازش: | 30 تا 180 متر در دقیقه | وزن کویل: | حداکثر 25 تن |
| فن آوری: | اسید ترشی مداوم | انرژی: | آب، برق، بخار |
| نام: | خط ترشی مداوم JJRS 2.0mm~4.0mm 700~1350mm با رول صورتی و غیره. | ||
| برجسته: | خط ترشی مداوم خودکار,خط ترشی مداوم 4.0 میلی متر,خط ترشی خودکار |
||
JJRS Continuous Pickling Line 2.0~4.0mm 700~1350mm
با رول صورتی و غیره
پوشش تجاری:
خط ترشی اسید، واحد احیای اسید، خط نورد سرد، خط گالوانیزه گرم، خط آلومینیوم غوطه ور گرم، خط پوشش رنگی، خط پس زدن، خط چربی زدایی، خط بازپخت، خط نورد تمپر، خط تراز کشش، خط برش، خط برش متقاطع ، خط الکترو قلع، خط گالوانیزه قطعات ساختاری، کوره تونل، و سیستم کنترل اتوماتیک و غیره.
خط مشی کیفیت:
رهبری تکنولوژیک
توسعه پایدار
پیشرفت همبستگی
رضایت مشتری

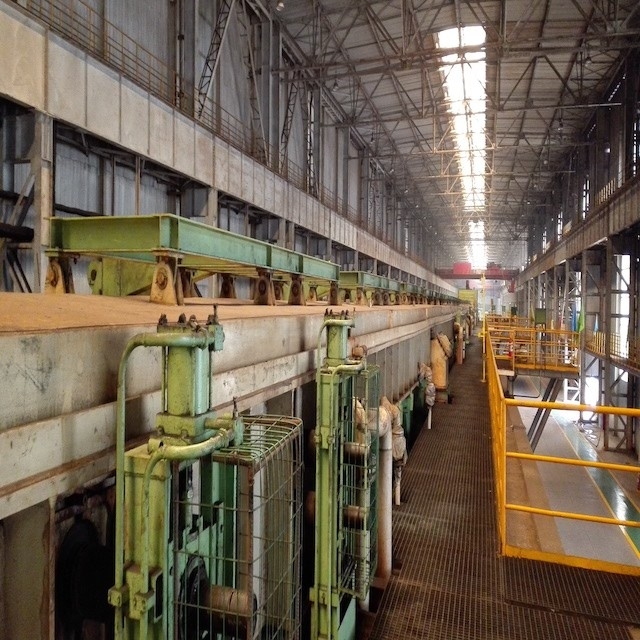

خط اسید ترشی مداوم
برای خط اسید ترشی مداوم، قسمت های سر و عقب دو سیم پیچ مختلف باید با هم جوش داده شوند، هر دو بخش ورودی و خروجی فرآیند مجهز به انباشته برای تضمین عملکرد مداوم هستند.به طور کلی هنگامی که ظرفیت سالانه بیش از 700000 تن است، خط چیدن مداوم اتخاذ می شود.
جریان فرآیند
تجهیزات اصلی با توجه به جریان فرآیند به نوبه خود به شرح زیر است:
بارگیری دستی ← لغزش ورودی← چرخ دستی بارگیری سیم پیچ I# &II# ← قرقره پرداخت I#&II# ← اسکراپر لغزنده I# &II# → صاف کننده پینچ 5 غلتکی I# &II# → برش عرضیI#&II# → غلتک راهنمای عمودی → جوشکار ← هلال برش ← رول پینچ ← آکومولاتور ورودی ← ترازو شکن →
رول افسار کششی ← غلتک راهنمای عمودی ← محل ترشی اسید ← محل شستشو ← دستگاه دمنده لبه ← غلتک راهنمای عمودی →
خشک کن هوای گرم ← رول لنگ کششی ← آکومولاتور خروجی ← رول لنگ کششی ← برش دهنده عرضی ← رول پینچ خروجی ← ریکلر (EPC) →
چرخ دستی تخلیه سیم پیچ ← لغزش خروجی → تخلیه دستی
بارگیری دستی → لغزش ورودی → چرخ دستی بارگیری سیم پیچI# &II# → قرقره بازپرداختI# &II# → اسکراپر کاوشگرI# &II# → صاف کننده 5 غلتکی پینچI# &II#
← برش عرضیI# &II# ← غلتک راهنمای عمودی ← جوشکار → برش هلالی ← رول پینچ → جمع کننده ورودی ← رسوب شکن → رول لنگ کششی → غلتک راهنمای عمودی → محل ترشی اسید → فروغ شستشو → دستگاه دمنده لبه → دستگاه غلتک دمنده لبه خشک کن → رول لنگ کششی → آکومولاتور خروجی → رول لنگ کششی → برش عرضی → رول پینچ خروجی → کولر (EPC) → چرخ دستی تخلیه سیم پیچ → لغزش خروجی → تخلیه دستی
در ورودی، دو سنبه رول باز و بشکه ضد غلتک وجود دارد.غلتک ها از طریق دوخت به یکدیگر متصل می شوند تا از تداوم تولید در قسمت ورودی اطمینان حاصل شود.در تنش تراز، لایه اکسیدی (توفل) شکسته شده و فرآیند ترشی کردن تسهیل می شود.همچنین صافی سطح با افزایش طول ایجاد می شود.ورق ترشی که با عبور از مخازن حمام از لایه اکسید روی سطح پاک می شود (3 عدد).سطح در حین عبور از مخزن آبکشی با آب RO شسته می شود و سپس با هوای داغ در خشک کن خشک می شود.در واحد پیرایش لبه؛عرض مورد نظر ورق با پیرایش از دو طرف به وسیله تیغه های مدور به دست می آید.در دستگاه روغن کشی الکترواستاتیک هر دو سطح ورق با روغن ضد خوردگی به مقدار دلخواه روغن کاری می شود.مقدار روغن کاری 0.2-3.0 gr/m2 برای یک سطح می باشد.نقاط بخیه به صورت عمودی بریده می شوند، دو رول از یکدیگر جدا شده و روی سنبه می پیچند و به صورت رول تولید می شوند.
| شرکت تامین کننده | JJRS |
| ظرفیت تولید | حدود 600000 تن در سال |
| محدوده ضخامت ورق پردازش شده | 2.0 تا 4.0 میلی متر |
| محدوده عرض ورق پردازش شده | 700 ~ 1350 میلی متر |
| سرعت خط | 100 تا 120 متر در دقیقه (250 متر در دقیقه) |
| محدوده وزن غلتکی | حداقل 10 تن - حداکثر 30 تن |
| اسید | هیدروکلریک (HCI) |
